高壓型電磁流量計針對國內油田現場工況條件采用國際**技術開發生產，能在高壓、高流速、脈動流等工作條件下穩定可靠的計量各種漿液及液體的流量在油田的固井、注水等現場**使用。
性能特點
可測管道口徑：DN10～DN3000 傳感器防護等級：IP68 (潛水型)
輸出信號：4-20mA，0-1kHz 傳感器內無阻力部件，無水力損失
適用于導電率大于 5μS/cm的流體流量檢測
高精度，±1.0%，可選±0.5%
電極材料有 316L（備選哈氏哈金、鉭、鈦等）
可測介質溫度≤180℃，轉換器正常工作溫度：-20℃～+85℃
傳感器耐壓等級：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa任選
量程比大，滿量程流速測量范圍可在0.1m/s～10m/s范圍內自由選定
供電電源：220VAC，50Hz，功耗30W（備選24V供電） 負載：*大750Ω
傳感器主體材料：不銹鋼外包鋼板，連接法蘭為碳鋼，法蘭標準符合GB9116-88
襯里材料：PE(聚乙烯)、PO(聚烯烴樹脂)、氯丁橡膠、聚氨酯橡膠、聚四氟乙烯(PTFE/F4)
傳感器內壁經特殊處理，不易結垢，適用于污水、海水、化工酸堿鹽、礦漿、自來水等流體流量檢測
工作原理：

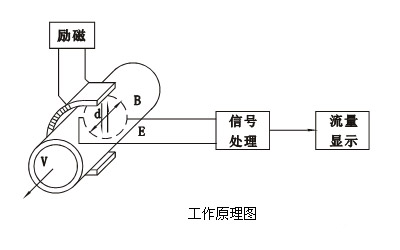

電磁流量計的測量原理是基于法拉第電磁感應定律（如下圖）：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢；
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體 直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。
量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，*低流速應不小于0.2m/s，*高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的*大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
| 高壓型電磁流量計性能參數 | |
| 公稱通徑： | DN25 ～ DN300mm |
| 公稱壓力： | 16、25、30、40、70MPa |
| 精 確 度： | 示值得±0.5%；可選±0.2% |
| 襯里材料： | 聚氨酯、F46、PFA |
| 電極材料： | 含鉬不銹鋼、哈氏合金B、哈氏合金C、鈦 |
| 結構形式： | 一體型、分體型 |
| 介質溫度： | -10℃ ～ +160℃ |
| 環境溫度： | -25℃ ～ +60℃ |
| 電 導 率： | ≥5μs/cm |
| 防爆標準： | ExmbⅡT4 |
| 主 電 源： | 12V車載電源逆變220VAC |
| 輸出信號： | 脈沖輸出、4 ～ 20mADC模擬輸出 |
| 防護等級： | IP67 |
| 雷擊保護： | 12KV，1000A，歸并入電源、外部輸入和輸出端子 |
| 失 電： | EEPROM保留總流量數據10年 |
高壓型電磁流量計使用維護方法
(1)零點檢查和調整 儀表投入運行前，通電后必須在傳感器充滿液體靜止狀態下調整零點。投入運行后亦要夜體使用條件定期停流作零點檢查；尤其對沉淀、易污染電極，含有固相的非清潔液，在運行初期應多作檢查，以獲得經驗確定正常檢查周期。交流激磁方式的電磁流量計與矩形波激比，更易產生零點漂移，因此更要注意檢查和調整。
(2)定期檢查傳感器電性能
1)粗略地測量電極間電阻 斷開傳感器與轉換器間信號連線，傳感器內充滿液體，用萬用表測量兩電極與接地端的電阻值，是否在制造廠規定值范圍內，且所測得兩值大體相同。記錄下**測量的電阻值，此值對以后判斷傳感器故障原因(如沉積層是導電的還是絕緣的)是有用的。
2)檢查電極絕緣電阻 傳感器放空液體，擦凈內壁，待完全干燥后用兆歐計測量兩電極和接地端子間的電阻。
3)檢查激磁線圈絕緣電阻 卸下傳感器激磁線圈端子與轉換器間接線，用兆歐計測量線圈的絕緣電阻。
高壓型電磁流量計整機和傳感器技術數據：
執行標準 | |||||||||
公稱通徑 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||||||
*高流速 | 15m／s | ||||||||
精確度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||||||
DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||||||
流體導電率 | ≥5uS／cm | ||||||||
公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | ||||
DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊訂貨 | |||||
環境溫度 | 傳感器 | -25℃～+60℃ | |||||||
轉換器及一體型 | -10℃～+60℃ | ||||||||
襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA | ||||||||
*高流體溫度 | 一體型 | 70℃ | |||||||
分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | |||||||
聚氨酯襯里 | 80℃ | ||||||||
聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | ||||||||
聚全氟乙丙烯(F46) | |||||||||
加網PFA | |||||||||
信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | ||||||||
電極刮刀機構 | DN300～DN3000 | ||||||||
連接法蘭材料 | 碳鋼 | ||||||||
接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||||||
進口保護法蘭材料 | DN65~DN150 | 不銹鋼1Crl8Ni9Ti | |||||||
DN200~DN1600 | 碳鋼+不銹鋼1Crl8Ni9Ti | ||||||||
外殼防護 | DN10～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||||||
其他傳感器、一體型流量計和分離型轉換器 | IP65 | ||||||||
間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||||||
轉換器技術數據：
電源 | 交流 | 85～265V，45～400Hz |
直流 | 11～40V | |
| 鋰電池 | ||
操作鍵和顯示 | 按鍵式 | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程； |
磁鍵式 | 2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； 2行LCD寬視角、寬溫、帶背光顯示： 第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 第2行：顯示流量。 | |
內部積算器 | 正向總量、反向總量及差值總量。 | |
輸出信號 | 單向模擬輸出 | 全隔離，負載≤600D．(20mA時)； 上限：0～21mA可選，每檔1mA； 下限：0～21mA可選，每檔1mA； 正、反向流量輸出方式編程。 |
雙向模擬輸出 | 下限限制為?；?mA，其他同單向模擬輸出。 | |
雙向脈沖輸出 | 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1～800Hz可選,每檔1Hz； 方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； 無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 | |
雙路報警輸出 | 可報警(編程)高／低流量、空管、故障狀態、正反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) | |
數字通訊 | RS232，RS485，HART | |
襯里的選擇：
襯里材料 | 主要性能 | *高介質溫度 | 適用范圍 | |
一體型 | 分離型 | |||
聚四氟乙烯（F4) | 是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
聚全氟乙丙烯（F46) | 同F4，耐磨性、抗負壓能力高于F4。 | 同上 | ||
聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | |
聚氨酯橡膠 | 1、耐磨性能極強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
進口保護法蘭和接地法蘭(或接地環)的選擇：
法蘭種類 | 適 用 范 圍 |
接地法蘭(或接地環) | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
進口保護法蘭 | 當介質有強磨損性時選用。 |
電極的選擇:
電極材料 | 耐蝕及耐磨性能 |
不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
哈氏合金B | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。 |
鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
鉑／鈦合金 | 幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
