玻璃鋼巴歇爾槽

玻璃鋼巴歇爾槽是明渠流量測量的輔助設備。巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。由于量水槽內流速較大，喉道中水面的波動也很大，直接在槽中測定水位有困難。因此，在槽壁設置后觀測井，安量測水尺。井底比槽檻要低20-25

在線預約

產品詳情PRODUCT DETAILS

玻璃鋼巴歇爾槽是明渠流量測量的輔助設備。巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。由于量水槽內流速較大，喉道中水面的波動也很大，直接在槽中測定水位有困難。因此，在槽壁設置后觀測井，安量測水尺。井底比槽檻要低20-25cm，測井與量水槽可用平置的金屬管或混凝土管連接，管子的中心線應高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)處，下游水尺位于喉道末端以上5cm的槽壁處。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。
玻璃鋼巴歇爾槽的應用
1、巴歇爾槽形狀復雜，比堰的價格高，而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點：水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。

2、與明渠流量計配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

產品說明

序號	產品名稱	材質	規格型號	zui大流量（立方/小時）	體積（立方米）
1	巴歇爾槽	玻璃鋼	B=25	19.44	0.04
2	巴歇爾槽	玻璃鋼	B=51	47.52	0.07
3	巴歇爾槽	玻璃鋼	B=76	115.56	0.17
4	巴歇爾槽	玻璃鋼	B=152	399.6	0.56
5	巴歇爾槽	玻璃鋼	B=228	900	0.98
6	巴歇爾槽	玻璃鋼	B=250	900	2.96
7	巴歇爾槽	玻璃鋼	B=300	1440	3.24
8	巴歇爾槽	玻璃鋼	B=450	2268	3.96
9	巴歇爾槽	玻璃鋼	B=600	3060	4.71
10	巴歇爾槽	玻璃鋼	B=750	3960	5.50
11	巴歇爾槽	玻璃鋼	B=900	4500	6.31
12	巴歇爾槽	玻璃鋼	B=1000	5400	7.12
13	巴歇爾槽	玻璃鋼	B=1200	7200	8.38
14	巴歇爾槽	玻璃鋼	B=1500	9000	10.32
15	巴歇爾槽	玻璃鋼	B=1800	10800	12.40

配套明渠流量計液壓的巴歇爾槽，

技術參數：
    ● 流道形式：根據用戶要求在所有國標堰槽中任選
    ● 流量范圍：10升/秒～1000升/秒任選
    ● 流量精度：1～5%（根據所選槽堰不同）
    ● 液位范圍：0～2米,;
    ● 探頭盲區： 0.3
    ● 液位誤差： ±1.0mm (at 25℃靜態潔凈液面 )
    ● 水位分辨力：1.0mm
    ● 人機交換：三位防水輕觸鍵(菜單,背光,停電,查時鐘......)
    ● 供電電源：AC220V
    ● 工作溫度：0~50℃，
    ● 顯    示:
             四位LED顯示液位高度(分辨率m, cm可設置)
             四位LED顯示瞬時流量（L/s, M3/s 單位可設置）
             八位LED顯示累計流量值(0～3位小數自動)
    ● 輸出：4~20mA（由用戶選擇對應瞬時流量或液位值）
                0~5V（由用戶選擇對應瞬時流量或液位值）
                RS485（時間, 溫度, 液位, 瞬時流量, 累計流量）
    ● 傳感器引線：5米（標配）

玻璃鋼巴歇爾槽計算原理
明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。

選型表：

序	b值	長寬高	zui大流量	收縮段			喉道段			擴散段			墻高	體積	厚度MM
號	（mm）	(mm)	（立方米/小時）	B1	L1	La	b	L	N	B2	L2	K	D	（立方米）
1	25	635267265	19.44	167	356	237	25	76	29	93	203	19	230	0.04	1.2
2	51	774314305	50	214	406	271	51	114	43	135	254	22	260	0.07	1.2
3	76	914359517	115.56	259	457	305	76	152	57	178	305	25	460	0.17	1.2
4	152	1525500730	399.6	400	610	575	152	305	114	394	610	76	610	0.56	1.5
5	228	1630665890	900	575	864	576	228	305	114	381	457	76	770	0.98	1.5
6	250	28459801060	900	780	1325	883	250	600	230	550	920	80	800	2.96	2
7	300	28709401200	1440	840	1350	902	300	600	230	600	920	80	950	3.24	2
8	450	294511201200	2268	1020	1425	948	450	600	230	750	920	80	950	3.96	2
9	600	302013001200	3060	1200	1500	1000	600	600	230	900	920	80	950	4.71	2
10	750	309514801200	3960	1380	1575	1053	750	600	230	1050	920	80	950	5.50	2.5
11	900	317016601200	4500	1560	1650	1099	900	600	230	1200	920	80	950	6.31	2.5
12	1000	320017801250	5400	1680	1705	1139	1000	600	230	1300	920	80	1000	7.12	2.5
13	1200	332020201250	7200	1920	1800	1203	1200	600	230	1500	920	80	1000	8.38	3
14	1500	347023801250	9000	2280	1950	1203	1500	600	230	1800	920	80	1000	10.32	3
15	1800	362027401250	10800	2640	2100	1203	1800	600	230	2100	920	80	1000	12.40	3
16	2100	377031001250	12960	3000	2250	1203	2100	600	230	2400	920	80	1000	14.60	3
17	2400	392034601250	21600	3360	2400	1203	2400	600	230	2700	920	80	1000	17.00

●性能特點

巴歇爾槽流量計的特點：幾乎不受管壁粗糙度等條件變化的影響，測量值的長期變化??；巴歇爾槽的水頭損失在非滿管流儀表中屬于較小的，并且?guī)缀醪槐負鷳n固體物的沉淀和堆積；

●玻璃鋼巴歇爾槽安裝注意事項：

首先一步：巴歇爾槽放入明渠中，保持槽子水平，

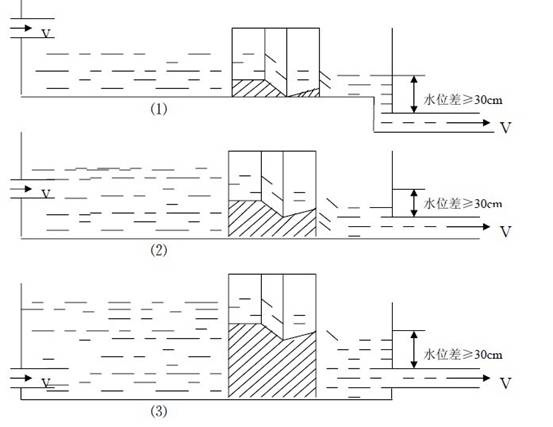

要求：（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

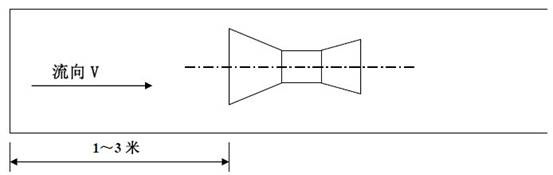

（2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
（3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。
第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

（2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
（3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。
第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。
